基础知识

电气火灾监控系统

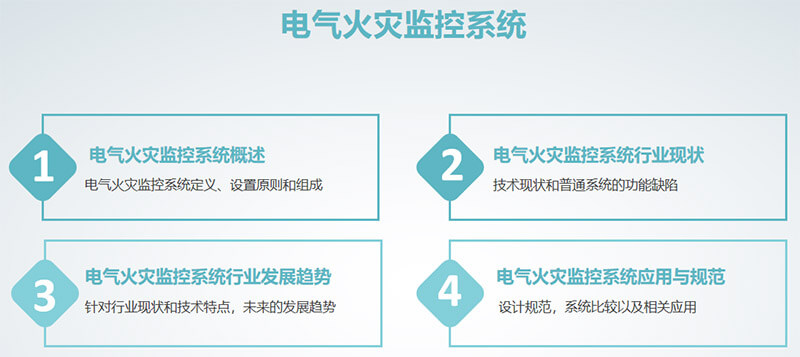

电气火灾监控系统概述

定义

电气火灾监控系统是基于防火监控探测器、运行于计算机的工业软件/硬件系统。通过对配电回路和用电的漏电、过电流、温升等火灾危险参数实施监控和管理，从而达到预防电气火灾的发生。

设置原则

应配置在低压配电系统末级配电柜进线或出线端，监控该级至终端用户的线路和设备。所谓“末级配电柜”，是指位于配电系统某一路分支线到若干个终端用户之间的配电柜；例如楼层配电柜、场所区域配电柜、功能专区配电柜、设备专用配电柜等等。

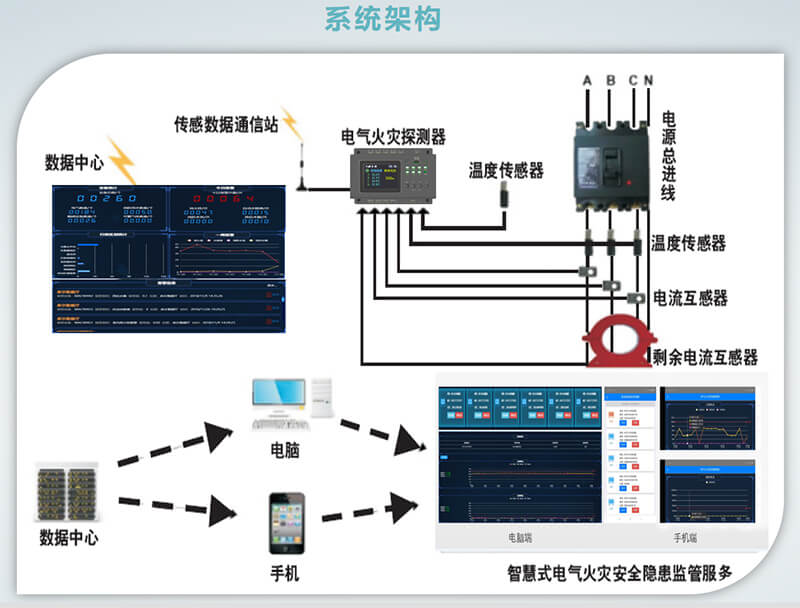

组成

电气火灾监控系统行业现状

电气火灾监控系统能准确、全天候地监测电气线路中的漏电、温度等参数的变化。当线路中发生异常时，可迅速发出报警信号并准确定位故障点，通知电气专业人员及时排查电气火灾隐患，将电气火灾消灭在萌芽状态。电气火灾监控系统较之传统的技术手段的确是一大技术进步，但依然存在诸多不足，存在很大的改进空间。

缺乏故障诊断、故障分析、趋势预测等智能分析功能。未全部实现数字化及智能化，不符合物联网的技术方向；同时系统缺乏智能分析功能，只局限在监测层级，不符合设备状态监测领域的技术水平。无法实现信息的对外共享发布，无法组建远程监测及管理系统。

电气火灾监控系统行业发展趋势

数字网络化系统

构建功能一体化分布式的网络系统，不仅是硬件间的网络连接，同时实现软件功能组件的分布配合。

功能一体化系统

实现对高低压电气设备、电缆、配电网络接点、分布式温度和漏电电流等电气安全状态参数的全方位监测。

智能信息化系统

实现组成单元的智能化，实现功能的智能化(包括智能诊断、智能分析及智能预测等)。

安全可视化系统

提供直观的图形监控及多媒体报警手段，实现电气火灾隐患的一目了然。

电气火灾监控系统应用与规范

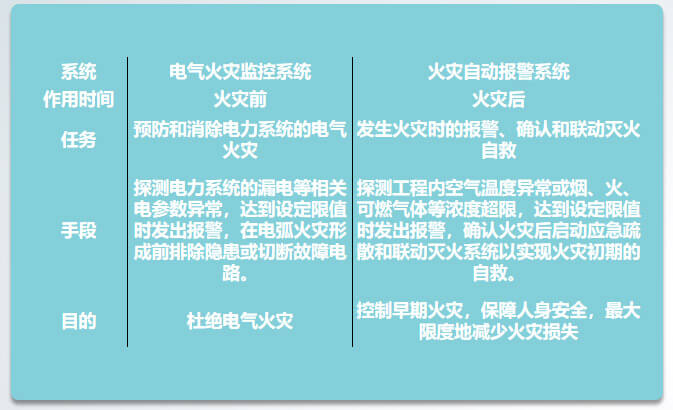

火灾报警系统是立足扑救的、针对已经发生火情的后期报警灭火系统。

电气火灾监控系统从本质上是立足预防的、专门针对电气线路故障等的前期预警系统。

两种系统不能混为一谈，更不能互相替代，原则上应该互相独立。在充分的硬件和软件条件下，两种系统并非绝对不可以兼容或合并。

根据电气火灾产生的原因看出一般电气火灾的探测对象有剩余电流和温升，对应的有剩余电流式电气火灾监控探测器和测温式电气火灾监控探测器：

1.剩余电流式电气火灾监控系统可以长期不间断地实时监测线路剩余电流的变化，随时掌握电气线路或电气设备绝缘性能的变化趋势；

2.测温式探测器通过检测其阻值变化实现温度测量，且当达到报警设定值时进行报警，做到防微杜渐、防患于未然。

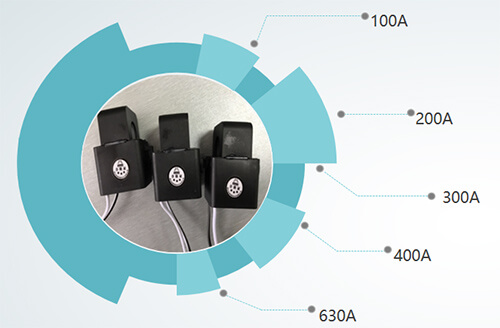

电流互感器

监测被测线路电流的运行情况 （是否存在电流过载、超载，三相电流不平衡隐患）

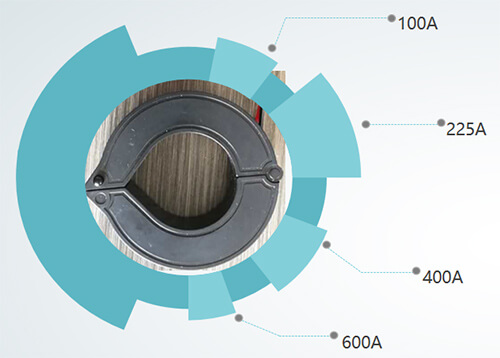

剩余电流互感器

监测被测线路（漏）剩余电流的运行情况（是否存在（漏）剩余电流超标的隐患）。

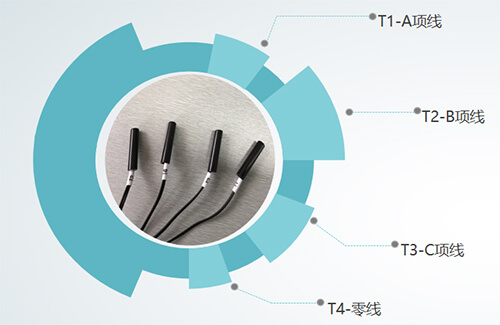

温度传感器

监测被测三相相线路温度的运行情况（是否存在线路运行温度超标隐患）。

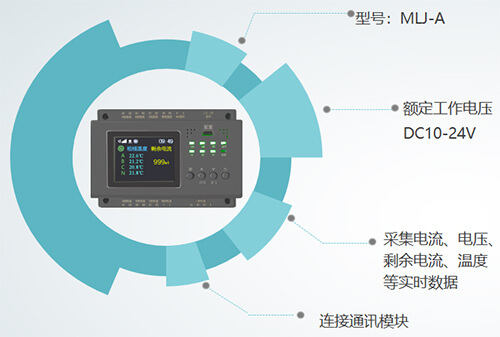

电气火灾探测器

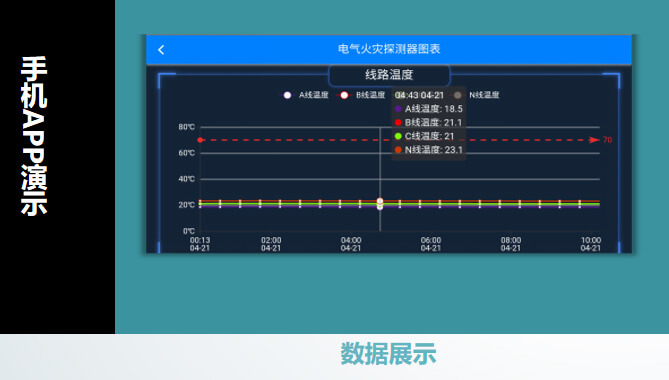

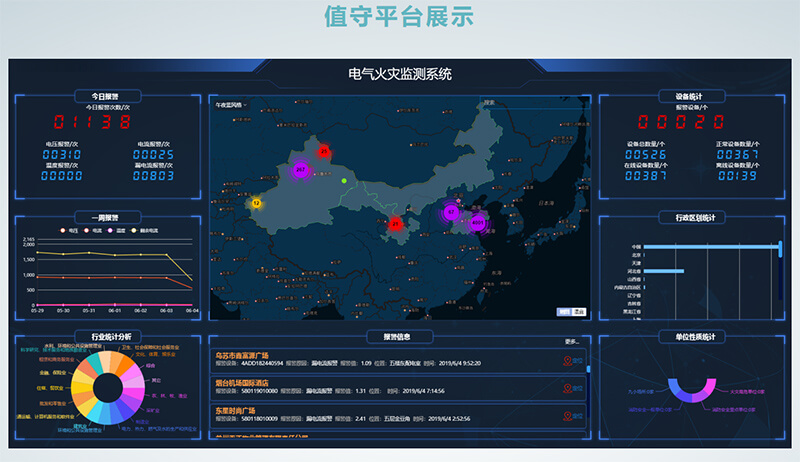

实时显示被测线路的电能消耗、电压、电流变化、（漏）剩余电流变化、温度变化等相关数据，并进行分析处理，内置无线通讯传输模块，将结果通过无线发送方式发送至平台，方便查看。
