智慧港口照明系统方案
系统简介

本系统主要功能有以下几点:

⑴、根据现场光照度和日出日落时间实现城市照明系统自动开灯和关灯;
⑵、根据塔机位置,在满足照明需求的同时自动调节灯光亮度实现节能降耗。
⑶、照明系统实时监控:实时提供照明设施的运行状态和路灯状态,提供远程照明控制管理功能,实现单灯和灯组调光控制。
⑷、照明系统异常故障警示:当照明系统出现异常情况,如异常开灯、单灯故障、设备断电等情况时。系统会及时告警
⑸、提供系统日常报表的自动生成和管理。
⑹、提供地理信息系统管理。
智慧港口照明监控终端概述

SH-WCMT01型 智慧港口照明监控终端是港口照明控制系统中的关键设备。采用了高性能嵌入式处理器、高精度电能计量专用芯片、大容量存储。具有GPRS/以太网(2选1)、RS-232、RS-485、433MHz无线等通信接口,可扩展多种现场设备并与远程服务器进行数据通信。 采用数字信号处理(DSP)技术,通过交流采样方法实现现场电流、电压及有功功率、功率因数等数据的采集、运算、处理、存储、显示,并根据监控中心命令完成数据的传送和对照明设施的控制。当现场发生故障、数据超限时能主动报警,保证系统安全正常运行。当通信中断时,可根据存储的开关灯最后时限自动运行,绝对保证照明系统的可靠运行。智能监控终端可根据不同要求,灵活配置,以满足各种不同照明设施控制的要求。可采集母线交流数据、6路继电器遥控控制、6路开关量状态检测、最多管理1024只路灯控制器,监控终端内装有不间断电源,具有断电运行功能,能在供电线路断电时及时告警,使有关部门在第一时间获知并抢修。还可通过485信道扩展所需功能;同时能通过上行信道与主站或手持设备进行数据交换,其上行信道采用公用通信网,支持客户端、服务器两种通信模式,并且采用模块化设计,可通过更换通信模块直接改变通信方式。符合IEC国际电工委员会相关标准。

功能

自动和手动控制功能

自动模式:系统根据光照强度,塔机位置自动运行,日出日落时间自动调节光照强度。
手动模式:操作人员通过手机或电脑手工控制灯光亮度。
支路控制:控制任意支路交流接触器的开关;
单灯控制:控制任意一组单灯或者任意一只单灯的开关;
单灯调光:调节任意一组单灯或者任意一只单灯的亮度;

数据采集

可采集本地母线交流电信息(三相电压、电流、有无功功率、功率因数、有无功电能量等)、支路数据信息(支路开关状态、)、单灯运行状态(开、关、亮度或故障等)。出现告警可主动上报。

远程通信功能

远程通信实现远方数据召唤传送、定时传送、报警和远程控制命令功能,与监控中心间的通信有多种(GPRS、以太网等)可选,通信模式有永久在线、时段在线和被动激活三种,用户可根据需求自由选择,节省通信费用。

433MHZ无线通信

采用的最先进的LORA扩频无线通信技术、433MHZ无线频段与单灯进行通讯,最远直线通信距离可达5公里以上。

支路控制功能

智慧港口照明监控终端自带6路支路控制功能,可实现控制6条支路的开关,采集各支路开关状态。

设置功能

可通过远方或本地设置初始运行参数、自动运行控制方案、开关灯时间表、并具有防止非法授权人员操作和保证数据安全的措施。

自诊断和异常信息记录功能

自动进行系统自检,发现设备(包括通信)异常进行事件记录和报警。

事件记录

智慧港口照明监控终端可根据主站设置的事件属性能保存最近500条事件记录。

初始化

智慧港口照明监控终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化

停电数据保存

智慧港口照明监控终端供电电源中断后,至少保持数据和时钟一个月以上。电源恢复时,保存数据不丢失,内部时钟正常运行。

其它功能

软件远程下载:智慧港口照明监控终端软件可通过远程通信信道实现在线软件下载。 断点续传:智慧港口照明监控终端进行远程软件下载时,智慧港口照明监控终端软件具有断点续传能力 版本信息:智慧港口照明监控终端能通过本地显示或远程召测查询智慧港口监控终端版本信息

电气性能

供电电源

三相四线供电:A、B、C、N ;
供电电压:在额定电压(220/380V)20%内能正常工作;
正常工作频率:50HZ 偏差6%~+2% ;
整机功耗:视在功率≤15VA,有功功率≤10W ;

环境条件:

根据安装场所,温度和湿度条件分为以下三级:
机房:温度为 +5℃~+40℃,相对湿度≤75%
户内:温度为 -25℃~+50℃,相对湿度≤90%
户外:温度为 -45℃~+70℃,相对湿度≤95%

机械性能

能承受正常运行中的机械振动及常规运输条件下的冲击,设备不发生损坏和零部件松动脱落。

电磁兼容性(EMC)

静电放电:8KV;
高频电磁场:10V/m;
电快速瞬变脉冲群:4KV;
浪涌电压:4KV;

其他电气性能

内部时钟精度:0.5s/d;
数据保存有效期:30年;
单灯控制器概述

SH-DLC03-2型单灯控制器是将先进的LORA扩频无线通信技术应用于城市照明单灯控制的产品,是物联网技术在城市照明领域的创新性的应用。可用于控制照明灯具开关及调光。

SH-DLC03-2型路灯控制器可控制1路负载,具有单灯控制、灯具电压、电流、功率采集、灯具状态及故障检测功能。

功能

1) 无线通信功能: 采用的LORA扩频无线通信技术、433MHZ无线频段与智慧港口照明监控终端进行通讯,接收智慧港口监控终端的指令、上报采集数据或故障信息等。
2) 控制功能:通过自带的继电器控制灯具的开关,以及0-10V/PWM信号进行调光控制。可按照智慧港口照明监控终端下发的指令控制LED灯具。
3) 采集功能:实时采集灯具工作的电压、电流、功率。
4) 状态监测功能:可实时监测路灯的亮度及开关状态,对于故障路灯会及时反馈故障信息。

技术参数

(1)供电电源:交流220V±20%;
(2)工作温度:-40℃~70℃;
(3)可带负载:每路不大于2000W;
(4)通讯最远距离:5Km;
我司针对录安洲项目做出的定制解决方案
现场控制示意图

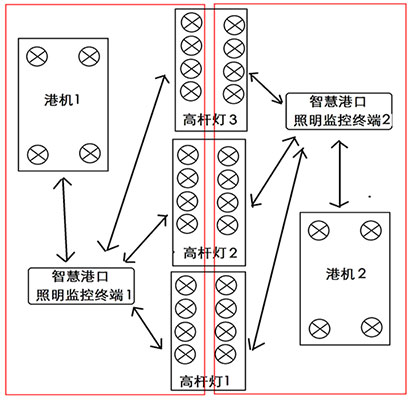

说明:现场有2台港机,3只高杆灯,需要2台智慧港口照明监控终端进行管理。每只高杆灯有8个灯需要控制,平均分成两组,分别归两只照明监控终端进行管理,并且2台港机上的灯也分别归这两只照明监控终端管理(如上图所示)。

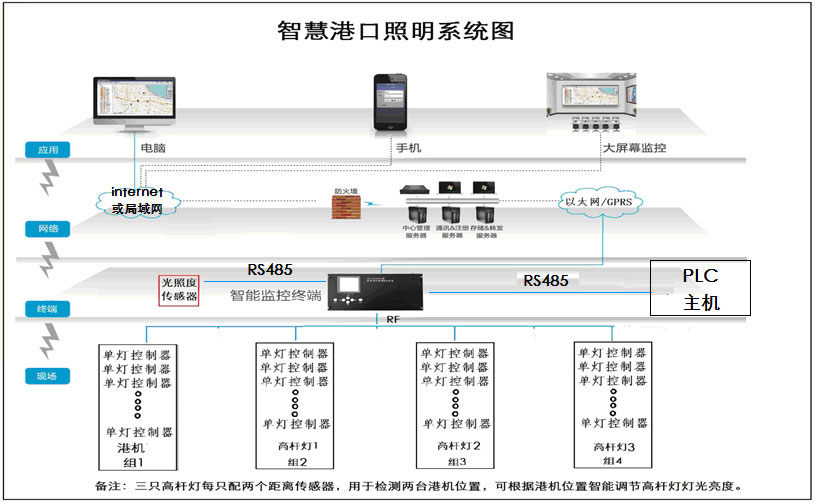

本系统主要分为四层拓扑结构

A、应用层:主要为面向客户的上位机软件。
B、网络层:为数据处理层,我公司可开放数据端口,以便更好的接入贵公司的现有智慧港口运营平台。当上位传输选择GPRS通讯方式时,本系统为在internet公网中运行,而选择以太网通讯方式时,本系统即可在公网,也可在内网局域网中运行。
C、终端设备:主要为智慧港口照明监控终端,可搭配光照度传感器,根据室外光照强度,下发给单灯控制器调光照明指令。本终端可通过RS485接口与PLC主机通讯,接受PLC控制。
D、现场部分:主要为单灯控制器电子镇流器及HID灯。单灯控制器与智慧港口照明监控终端之间通过433MHz无线频率进行通讯,采用目前市场上最先进可靠地LORA扩频技术,保证设备通讯效果。单灯控制器可由上位机主站灵活进行配置分组及执行方案。另外在3个高杆灯上安装距离传感器,随时监测港机位置,以便能根据其位置进行智能亮度调节。

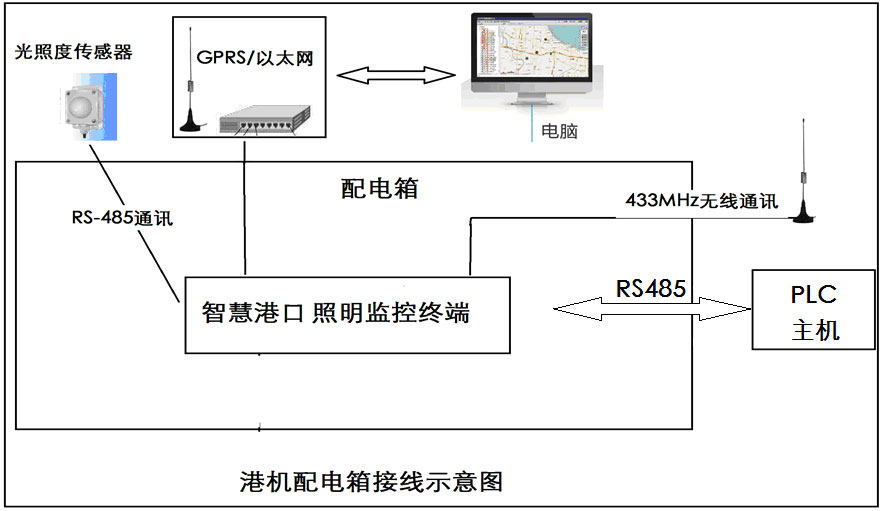

港机配电箱接线示意图

说明:

1. 每台港机使用一台配电箱,智慧港口照明监控终端配有两根天线,分别为gprs天线(与以太网2选1)和433MHZ天线。GPRS天线用来上传数据、与服务器通讯,433MHZ天线则用来与单灯控制器以及距离传感器通讯。天线需要引至室外,否则影响通讯效果。天线安装时请勿装在机房顶部,避免雷击。备注:用以太网代替GPRS通讯后,本系统可实现内网运行。

2. 光照度传感器与智慧港口照明监控终端之间通过RS485接口通讯,光照度传感器需安装在室外。

3. 智慧港口照明监控终端配通过RS485可与PLC主机进行通讯。两台设备之间通讯可实现以下功能
A.PLC主机下发设置指令,配置监控终端为自动或手动运行模式。
B.在手动模式下,PLC主机给监控终端下发调光指令,
C.监控终端将采集的数据上传至PLC主机(包括可采集本地母线交流电信息(三相电压、电流、有无功功率、功率因数、有无功电能量等)、单灯运行状态(开、关、亮度或故障等)。出现告警可主动上报。

4. 智慧港口照明监控终端可以通过电脑或手机端设置为两种工作模式,自动模式和手动模式。
自动模式:系统根据日出日落时间,光照强度,塔机位置自动运行,自动调节光照强度。
手动模式:操作人员通过手机或电脑手工控制灯光亮度。

5. 智慧港口照明监控终端可采集负载线路的交流电信息(三相电压、电流、有无功功率、功率因数、有无功电能量等)

备注:可扩展功能:

A. 气象数据采集(温湿度及PM2.5等数据)
B. 水质数据监测(PH值,溶氧等数据)
C. 视频监控功能
