城市道路节能照明综合解决方案

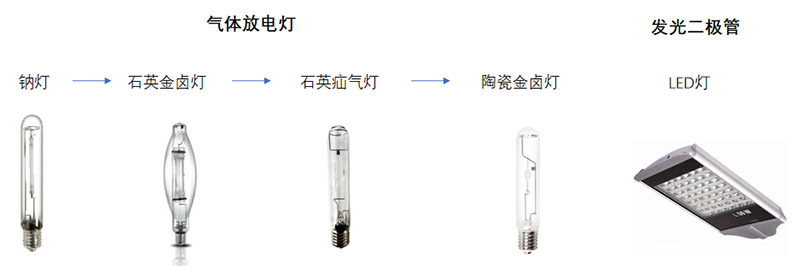

道路照明光源主要有气体放电灯和发光二极管
道路照明主要光源

高压钠灯

高压钠灯的问世极大的提高了发光效率,光效可达120lm/w ,但显色指数不到30;

厂英金卤灯

石英金卤灯在钠灯的基础上提高了显色指数,将显色指数提高到60左右,但是光效只有80lm/w;

石英疝气灯

石英疝气灯在石英金卤灯的基础上添加疝气,使光效提升到90lm/w左右,显色指数提高到70左右

陶瓷金卤灯

陶瓷金卤灯是气体放电灯最新最尖端科技,大幅提高了光效及显色指数,使光效提升到110lm/w,同时显色指数前所未有的提高到90以上

发光二极管,LED灯

发光二极管,是一种能够将电能转化为可见光的固态的半导体器件,它可以直接把电转化为光。光效最高可达到130lm/w,显色指数在60-80之间

道路照明耗电量位居各领域照明用电量之首
全社会用电量为5.32万亿千瓦时
全国811个城市共有道路照明灯约3000万盏,年均增长超过11%
每年照明耗电量超过7000亿千瓦时
道路照明占全部照明用电量的29%,位居各领域照明用电量之首
目前我国道路照明主要以高压钠灯为主要光源
我国道路照明目前主要经历了两个阶段:
第一阶段是20世纪70年代前的高压汞灯,其光强度可达到35~50lm/w
第二阶段是20世纪70年代后的高压钠灯,高压钠灯的问世极大的提高了发光效率,光强度可达到120lm/w,而且有着极强的穿透力,迅速占领了道路照明市场,而且一直应用至今。
道路照明光源分析

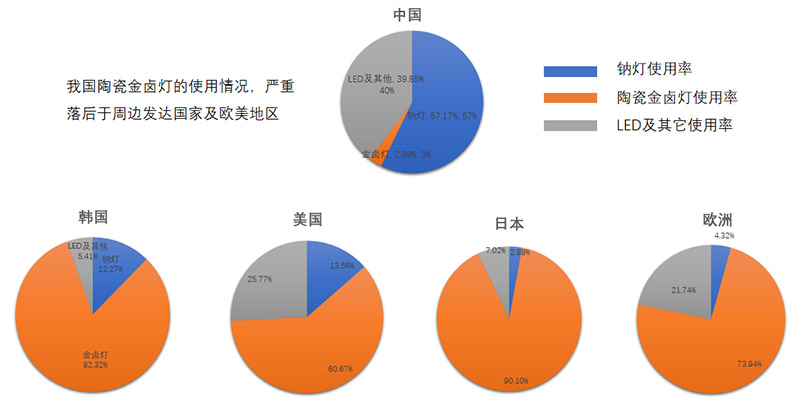

国外金卤灯的使用率占比较高

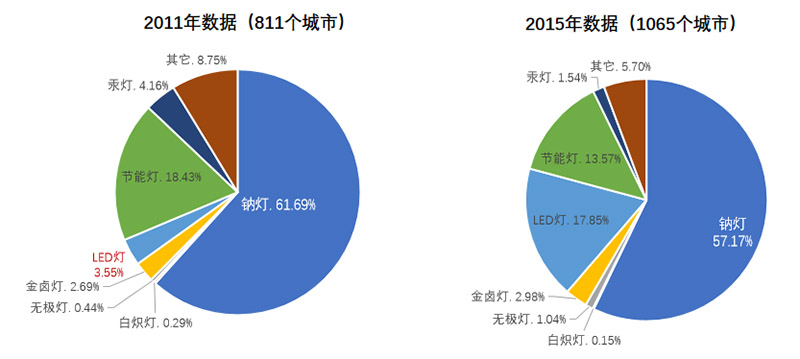

金卤灯使用率

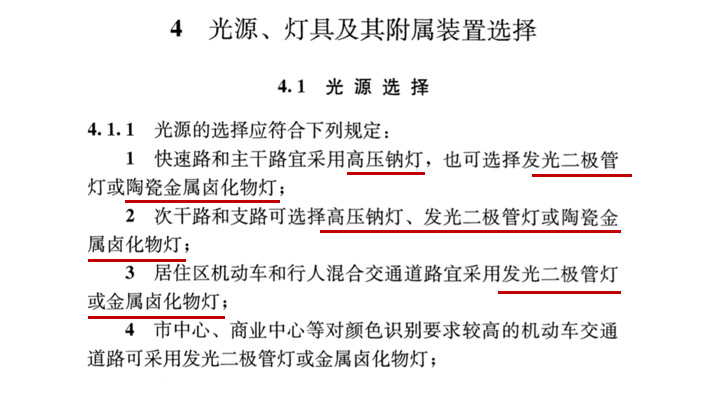

城市道路照明设计标准中对道路照明光源选择的规定
道路照明光源

城市道路照明主要推荐的主要有三种光源:高压钠灯、LED灯及陶瓷金卤灯

陶瓷金卤灯是目前为止最优质的照明光源
  • 1)成熟稳定:集高压钠灯的高光效和金卤灯的高显色性为一体。
  • 2)超高光效:光效比国家节能标准高出50%,比国家一级能效标准高出35%。
  • 3)高显色性:最接近日光的光源,最大程度还原物体本来的颜色
  • 4)高寿命:平均寿命在20000 h以上,高出现行标准一倍。
  • 5)高光通维持率:陶瓷金卤灯12000小时光通维持率在95%。

1、发光效率LM/W:三款灯光效均较高

什么是发光效率?

是指每 W电量在全光谱下所发出的光通量的多少,光效越高,说明光源越节能。

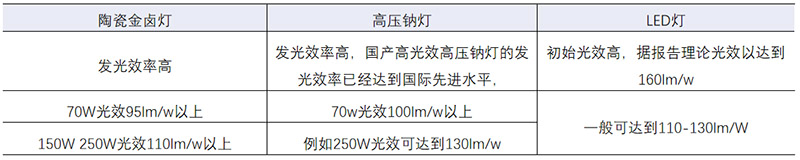

光源光效对比

陶瓷金卤灯的光效高达110Lm。LED灯的初始光效很高,但是维持率很低,即光衰减很大。

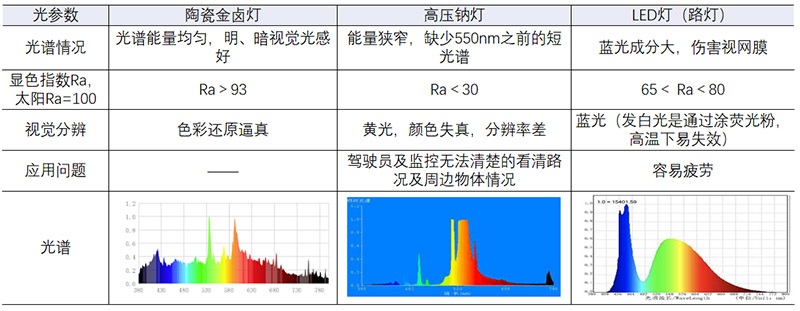

2、显色性:陶瓷金卤灯最接近日光,色彩还原逼真

什么是光源的显色性?

光源的显色性,就是指光源使物体呈现其本来色彩的程度。

光源的显色性

陶瓷金卤灯是现在大学实验室、科研机构试验用光源。

3、色温:陶瓷金卤灯为暖白光,视觉感受最好

什么是色温?

绝对黑体在加温过程中随温度增加显现出的颜色,一般由红、橙、黄、白、蓝逐渐变化。

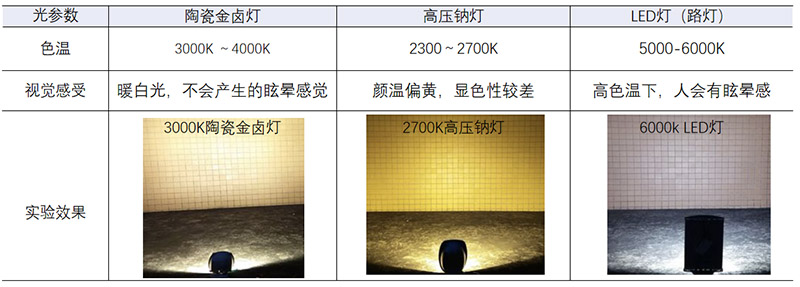

光源的色温

是暖色光中色温较高的光,在大雾白色背景下,比LED灯更容易发现障碍物。

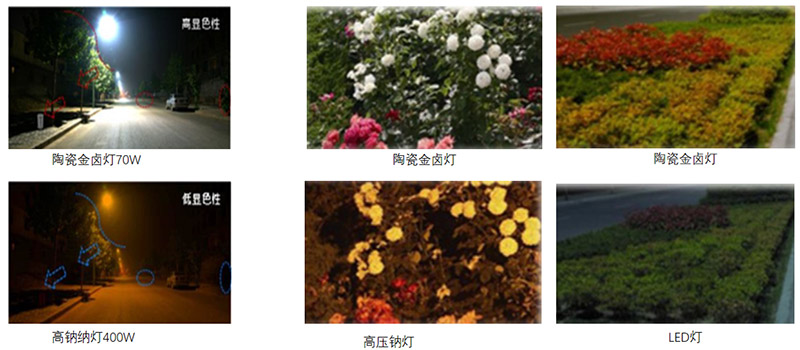

不同光源下的物体显色情况对比

不同光源下的物体显色情况对比

4、穿透性:陶瓷金卤灯雨雾天气保持良好的照明效果

什么是穿透性?

穿透性主要由黄光决定,黄光丰富透雾性&远距离投射能力会较强

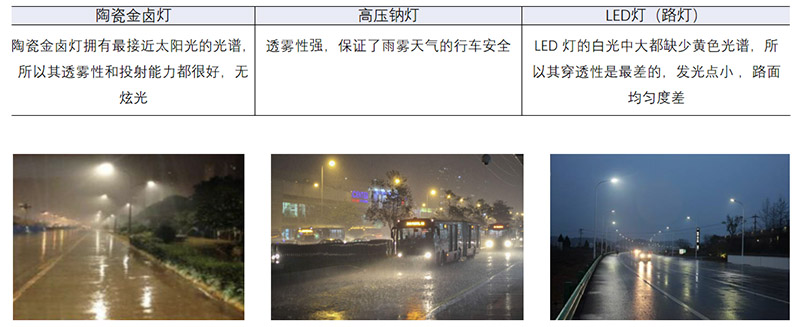

光照穿透性

5、光衰:特殊的工艺保证寿命期内最小光衰

什么是光衰?

是指光源在使用过程中,随着时间的推延,光通量逐渐减少的现象,代表光原的老化。

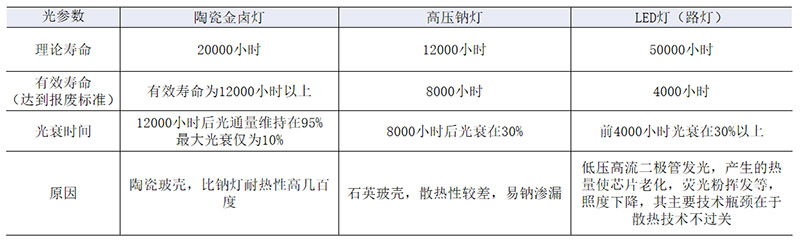

光源光衰

理论光衰达到30%就需要报废

6、价格:钠灯成本最低,LED最高,金卤灯居中

市场上高压钠灯的单灯成本最低,LED灯的成本最高。

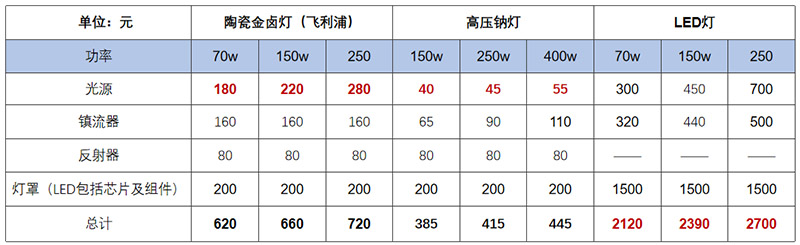

光源价格

LED灯初始性能表现良好,但因光衰快,一般2年时间光衰达到25%,荧光粉脱落等原因(显色由白色变为蓝色),照明效果明显下降,更换光源需整灯更换,成本太高;

陶瓷金卤灯与高压钠灯只更换光源即可。

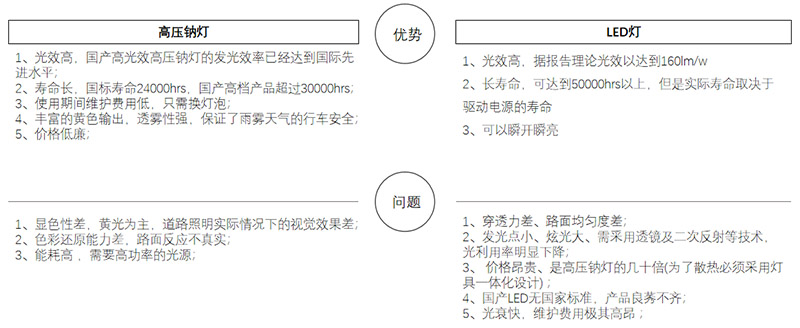

高压钠灯及LED灯存在的问题

高压钠灯及LED灯存在的问题

以上问题陶瓷金卤灯均不存在

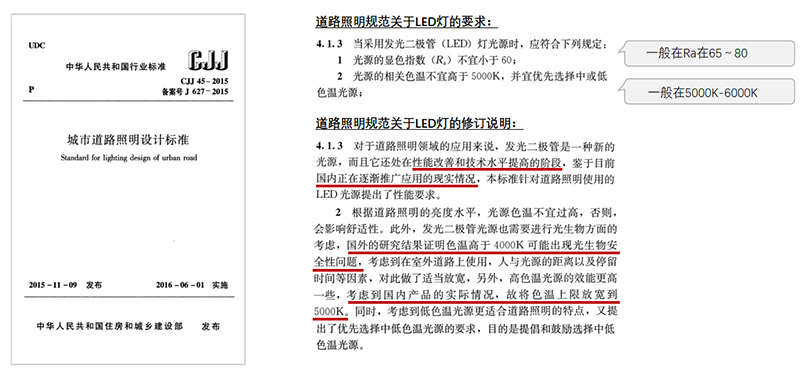

附:道路照明设计标准

道路照明设计标准

制约陶瓷金卤灯发展的主要是其非常高的动技术壁垒

陶瓷金卤灯是目前各类光源中功能最为完善、性能最为优越、技术壁垒最高的灯种
以往被荷兰飞利浦、德国欧司朗两家大型集团公司所垄断

陶瓷金卤灯生产难度非常高,制约最终产品是否合格的因素很多,主要是PCA的制造和电弧管的封装:
1、PCA的制造,由于不规则形状造成其成型困难并且要求使用过程中耐高温、耐高压、耐腐蚀、光透好;
2、电弧管封装技术,其封装过程中要求非常严格。PCA、电极、焊料的预处理同样非常的关键,产品使用过程中由于灯内温度和压力高,任何环节的污染都会造成产品性能不稳定以及寿命无法达到要求。因而,采用什么样的预处理技术、采用什么样的封接技术、使用什么样的封接焊料,这都是需要探索和研究的。
