概述

ML-WCMT02 型 智慧城市照明监控终端是城市照明控制系统 中的关键设备。采用了高性能嵌入式处理器、高精度电能计量专 用芯片、大容量存储。具有 GPRS、以太网、232、485、载波、 433MHz 无线等通信接口,可扩展多种现场设备并与远程服务器 进行数据通信。

采用数字信号处理(DSP)技术,通过交流采样方法实现现 场电流、电压及有功功率、功率因数等数据的采集、运算、处理、 存储、显示,并根据监控中心命令完成数据的传送和对照明设施 的控制。当现场发生故障、偷盗、数据超限时能主动报警,保证 系统安全正常运行。当通信中断时,可根据存储的开关灯最后时 限自动运行,绝对保证照明系统的可靠运行。智能监控终端可根 据不同要求,灵活配置,以满足各种不同照明设施控制的要求。 可采集母线交流数据、4 路支路开关控制、4 路开关量状态检测、 最多管理 1024 只路灯控制器,监控终端内装有不间断电源,具 有断电运行功能,能在供电线路断电时及时告警,使有关部门在 第一时间获知并抢修。还可通过 485 信道扩展所需功能;同时能 通过上行信道与主站或手持设备进行数据交换,其上行信道采用 公用通信网,支持客户端、服务器两种通信模式,并且采用模块 化设计,可通过更换通信模块直接改变通信方式。符合 IEC 国际 电工委员会相关标准。

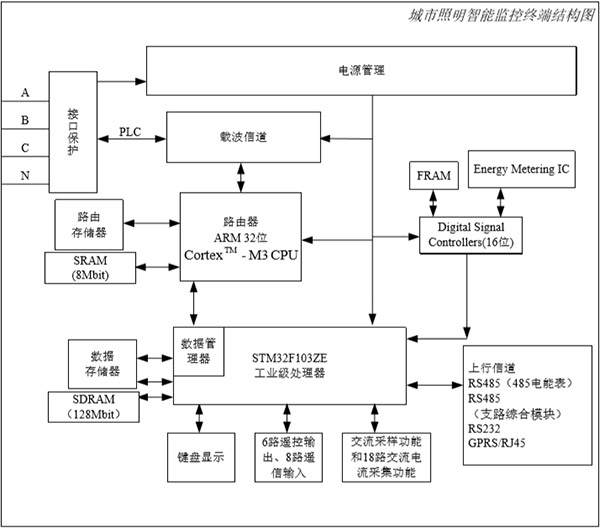

智慧城市照明监控终端原理结构图
智慧城市照明监控终端
功能介绍

自动和手动控制功能

可按预先设定的程序自动进行控制操作,或解析远程监控中心的命令或本地手动操作控制:

支路控制:控制任意支路交流接触器的开关;

单灯控制:控制任意一组单灯或者任意一只单灯的开关;

单灯调光:调节任意一组单灯或者任意一只单灯的亮度;

数据采集

可采集本地母线交流电信息(三相电压、电流、有无功功率、功率因数、有无功电能量等)、支路数据信息(支路开关状态、支路电流等)、单灯运行状态(开、关、亮度或故障等)。出现告警可主动上报。

远程通信功能

远程通信实现远方数据召唤传送、定时传送、报警和远程控制 命令功能,与监控中心间的通信有多种(GPRS、CDMA、ETHERNET 等)可选,通信模式有永久在线、时段在线和被动激活三种,用户 可根据需求自由选择,节省通信费用。

载波通信功能

通过现有的电力电缆通讯,省去了铺设电缆、架设天线等工作, 在节省成本降低工程难度的情况下实现了单灯控制。专有的过零双 模载波通信技术使载波通信稳定且距离可达 1 公里以上,加上我们 的中继路由技术,直线通信距离可达 6 公里以上。

支路控制功能

智慧城市照明监控终端自带 4 路支路控制功能,可实现控制 4 条支路的开关,采集各支路开关状态及电流值。当支路过多时还可通过综合测控模块扩展实现,每个综合测控模块可监控 4 条支路, 智慧城市照明监控终端与测控模块间用 485 总线通信,方便支路扩 展,可根据现场情况灵活配置测控模块数量。

设置功能

可通过远方或本地设置初始运行参数、自动运行控制方案、开关灯时间表、抄表间隔、抄表周期等参数,并具有防止非法授权人员操作和保证数据安全的措施。

自诊断和异常信息记录功能

自动进行系统自检,发现设备(包括通信)异常进行事件记录和报警。

事件记录

城市照明智能监控终端可根据主站设置的事件属性能保存最近500条事件记录。

初始化

城市照明智能监控终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化

停电数据保存

城市照明智能监控终端供电电源中断后,至少保持数据和时钟一个月以上。电源恢复时,保存数据不丢失,内部时钟正常运行。

其它功能

软件远程下载:城市照明智能监控终端软件可通过远程通信信道实现在线软件下载。

断点续传:城市照明智能监控终端进行远程软件下载时,城市照明智能监控终端软件具有断点续传能力

城市照明智能监控终端版本信息:城市照明智能监控终端能通过本地显示或远程召测查询城市照明智能监控终端版本信息

电气性能

供电电源

三相四线供电:A、B、C、N ;

供电电压:在额定电压(220/380V ±20%内能正常工作;

正常工作频率:50HZ 偏差 6%~+2% ;

整机功耗:视在功率≤15VA,有功功率≤10W ;

环境条件:

根据安装场所,温度和湿度条件分为以下三级:

机房: 温度为 +5℃~+40℃,相对湿度≤75%

户内: 温度为 -25℃~+50℃,相对湿度≤90%

户外: 温度为 -45℃~+70℃,相对湿度≤95%

机械性能

能承受正常运行中的机械振动及常规运输条件下的冲击,设备不发生损坏和零部件松动脱落。

电磁兼容性(EMC)

静电放电:8KV;

高频电磁场:10V/m;

电快速瞬变脉冲群:4KV;

浪涌电压:4KV;

其他电气性能

信道要求:270KHz ± 15KHz;

中继深度:17级;

内部时钟精度:0.5s/d;

数据保存有效期:30年

安装使用

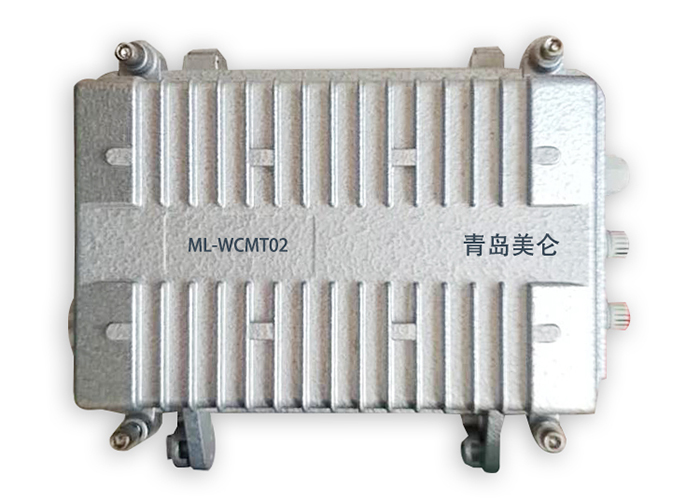

智慧城市照明监控终端正面图

路灯集中控制器

电源指示灯:正常上电常亮,标志城市照明智能监控终端是否加电。

运行指示灯:正常闪亮,标志城市照明智能监控终端是否正常运行。

载波指示灯:当载波信道有通信发生时闪亮,红色表示发送数据,绿色表示接收数据。

485 指示灯:当485 I信道有通信发生时闪亮,红色表示发送数据,绿色表示接收数据。

按键液晶显示:操作按键(上、下、左、右、确认、取消)对应着相应的液晶显示,可实现本地操作及信息查询等。

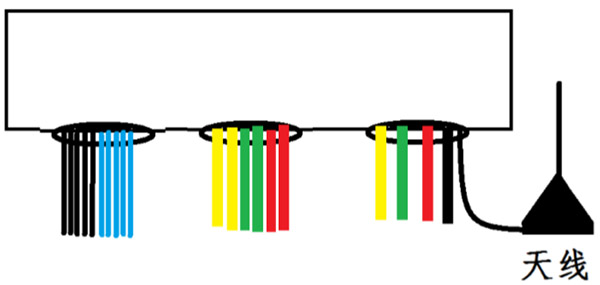

接线端子图

城市照明智能监控终端三相四线供电:A、B、C、N ;

接线端子说明

城市照明智能监控终端上侧面接线端子如下图所示。

照明控制终端

接线端子定义表:

接线定义 说明 备注
YX(黑色) 遥信输出 连接交流接触器常开辅助触点
1(黑色) 第 1 路遥信输入 连接第 1 路交流接触器常开辅助触点
2(黑色) 第 2 路遥信输入 连接第 2 路交流接触器常开辅助触点
3(黑色) 第 3 路遥信输入 连接第 3 路交流接触器常开辅助触点
4(黑色) 第 4 路遥信输入 连接第 4 路交流接触器常开辅助触点
YK(蓝色) 遥控输入 连接火线
1(蓝色) 第 1 路遥控输出 连接第 1 路交流接触器控制线圈
2(蓝色) 第 2 路遥控输出 连接第 2 路交流接触器控制线圈
3(蓝色) 第 3 路遥控输出 连接第 3 路交流接触器控制线圈
4(蓝色) 第 4 路遥控输出 连接第 4 路交流接触器控制线圈

中端子接线定义表:

接线定义 说明 备注
黄线 母线 A相电流 连接 A相电流互感器
绿线 母线 B 相电流 连接 B 相电流互感器
红线 母线 C 相电流 连接 C 相电流互感器

右端子接线定义表:

接线定义 说明 备注
黄线 电源 A 相电压 连接 A 相火线
绿线 电源 B 相电压 连接 B 相火线
红线 电源 C 相电压 连接 C 相火线
黑线 电源零线 连接零线

具体安装步骤:

步骤一:断开电源。

步骤二:打开终端上盖,安装sim卡,固定现场城市照明智能监控终端。

步骤三:按上述接线端子接线说明连接各线。

步骤四:合上电源。

步骤五:观察城市照明智能监控终端液晶显示、GPRS及电压电流是否正常,判断现场城市照明智能监控终端工作是否正常。

步骤六:检查完毕,盖上接线柱盒,清理现场。

键盘显示功能:

①首页面显示

智慧城市照明终端首页面如图,最上方一行图标显示的信息内容为:

序号 图标 内容
1 自动控制模式
2 人工控制模式

GPRS模块

信号强度
3 网络未连接
4 网络连接成功
5 登陆主站成功
6 当前有告警

右上角为当前时间,最下面一行显示网络连接过程或者轮显当前告警。

②液晶参数设置

当智慧城市照明终端装到现场首次上电后,系统会按默认的参数进行初始化,但是默认的参数不一定符合当时现场的条件,所以需要用户进行手动的参数设置或是本地通过维护口进行参数设置。

当液晶处于首画面时,按确认键进入主菜单目录,如下图:

用户要修改监控终端参数需要选定“参数设置与查看”项并按下“确认”键及进入参数设置选项,显示如下图:

以“通讯通道设置”为例按确认键进入,显示“APN” 、“IP”等信息,这时按“确认键”,液晶显示可以进行的操作,如果用户还未通过密码验证液晶会提示“输入密码”“****”,这时第一个数字会反白显示,按“上”或是“下”键修改。按左右键移动光标,全部修改完毕按“确认”键进入(初始密码:2000),同样按上下键修改相应数据,左右键更改光标位置,修改完确认即可。

基本的通讯通道参数(“APN” 、“IP”、“PORT”、“地址”)设置完成后,将监控终端断电,插入SIM卡,安装好天线后再上电,等待遥信与通信状态栏显示 “登陆主站成功”后,其他参数设置均可通过监控中心主站操作完成。

运输与储存

城市照明智能监控终端运输和拆封不应受到剧烈冲击,应根据GB/T15464-1995(《仪器仪表包装通用技术条件》)的规定运输和储存。

保存城市照明智能监控终端应在原包装内,保存的地方环境温度为-25℃~+70℃,平均相对湿度不超过75%,空气中无腐蚀性气体。

保证期限

本产品在用户遵守说明书规定要求,并在制造厂封完整的条件下,发现不符合相关标准时,自售出十八个月内免费维修,终身提供技术支持。
